一．機床主要技術參數
|
項 目 |
單位 |
規格 |
備注 |
||
|
最大回轉直徑 |
mm |
Φ1250 |
|
||
|
滑板上最大回轉直徑 |
mm |
Φ750mm |
|
||
|
卡盤直徑 |
mm |
Φ1000（四爪） |
|
||
|
最大工件長度 |
mm |
500(標配) |
|
||
|
床身導軌寬度 |
mm |
760 |
|
||
|
主軸 |
主軸孔直徑 |
mm |
Φ90 |
|
|
|
主軸轉速 |
r/min |
30~224 |
|
||
|
轉速級數 |
|
六級 |
|
||
|
主電機功率 |
Kw |
11 |
|
||
|
X軸行程 |
mm |
650 |
|
||
|
Z軸行程 |
mm |
500 |
|
||
|
刀架 |
刀架形式 |
|
方刀臺 |
|
|
|
刀方尺寸 |
mm |
200×200 |
|
||
|
機床重量 |
t |
4 |
|
||
|
最大工件重量 |
t |
1 |
|
||
|
機床規格（長×寬×高） |
mm |
2700×1600×1700 |
|
||
二. 機床精度
|
檢 驗 項 目 |
檢驗標準 |
|
加工精度 |
0.03 |
|
加工工件圓度 |
0.005 |
|
加工工件圓柱度 |
0.03 / 300 |
|
加工表面粗糙度 |
Ra3.2μm |
三. 機床主要配置
床頭箱總成1套,卡盤1件，床身總成1套，主電機1臺，進給電機1臺，溜板總成1套，方刀臺1件，卡盤扳手1件。
聯系人：秦經理
手 機：137-3099-8037
電 話：0532-87881567
傳 真：0532-87881957

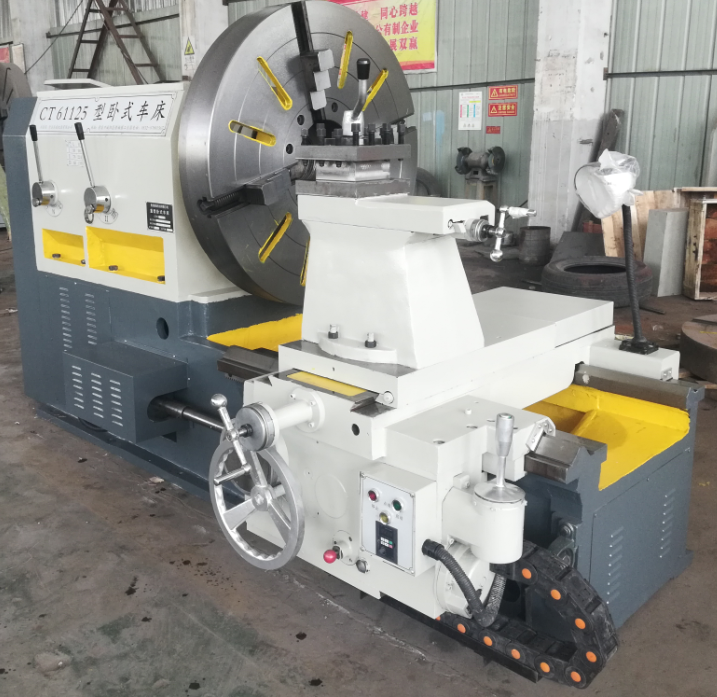

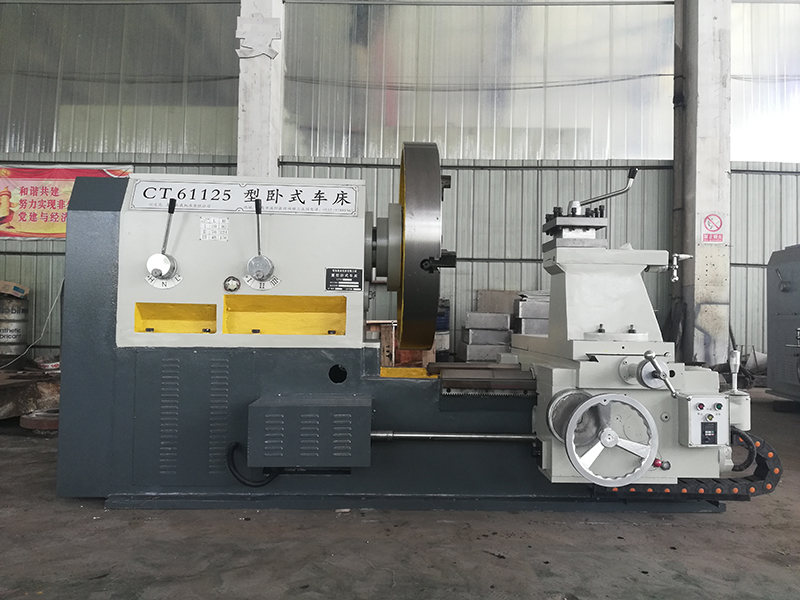

普通臥式車床
